Processor模块

本节介绍Processor子模块的详细安装步骤。 WeEvent服务的快速安装请参见快速安装 。在一台机器上详细安装，和通过快速安装然后把目标路径中的Processor子目录打包拷贝到这台机器，效果是一样的。

Processor为用户提供时序流分析和时间联动等。如果是第一次安装WeEvent，参见这里的系统要求 。以下安装以CentOS 7.2为例。

前置条件

  • Broker模块

    必选配置，通过Broker访问区块链。

    具体安装步骤，请参见Broker模块安装。

  • Governance模块

    必选配置，通过Governance从Web端调用Processor。修改配置文件./governance/conf/application-prod.properties ，增加processor对应的ip和端口配置weevent.processor.url=http://127.0.0.1:7008。

    具体安装步骤，请参见Governance模块安装。

  • Mysql数据库

    必选配置。Processor通过Mysql存储数据。

    推荐安装Mysql 5.6+版本。具体安装步骤，安装请参见Mysql安装 。

获取安装包

从github下载安装包weevent-processor-1.1.0.tar.gz，并且解压到/usr/local/weevent/下。

$ cd /usr/local/weevent/
$ wget https://github.com/WeBankFinTech/WeEvent/releases/download/v1.1.0/weevent-processor-1.1.0.tar.gz
$ tar -xvf weevent-processor-1.1.0.tar.gz

如果github下载速度慢，可以尝试国内下载链接。

解压后的目录结构如下

$ cd ./weevent-processor-1.1.0
$ tree -L 2

$ cd ./weevent-processor-1.1.0
$ tree -L 2
|-- apps
|   `-- weevent-processor-1.1.0.jar
|-- check-service.sh
|-- conf
|   |-- application-prod.properties
|   |-- application.properties
|   |-- log4j2.xml
|   |-- mappers
|   |-- processor.properties
|-- cep_rule.sql
|-- init-processor.sh
|-- processor.sh
|-- lib

修改配置文件

  • 配置端口

    在配置文件./conf/application-prod.properties中，Processor 的服务端口server.port ，默认7008。

    server.port=7008

  • 配置Mysql数据库 修改datasource中的url配置、username、password

    spring.datasource.url=jdbc:mysql://127.0.0.1:3306/WeEvent_processor
spring.datasource.driverClassName=org.mariadb.jdbc.Driver
spring.jpa.database=mysql
spring.datasource.username=******
spring.datasource.password=******

  • 在配置文件processor.properties配置Mysql数据库,修改datasource中的url配置、username、password

    org.quartz.scheduler.instanceName=test
org.quartz.jobStore.dataSource=WeEvent_processor
org.quartz.threadPool.threadCount=20
org.quartz.threadPool.threadPriority=5
    • org.quartz.scheduler.instanceName 当前Schedule name，用户可以修改
    • org.quartz.dataSource 数据库名称，默认为WeEvent_processor

​ 注意：数据库要赋予配置账号创建库表的权限。

mysql
>> grant all privileges on . to 'test'@'%' identified by '123456';
>> flush privileges;

​ 初始化系统，执行脚本init-processor.sh ，成功输出如下。否则，用户需要检查配置项是否正常。

$ ./init-processor.sh
init processor db success

服务启停

  • 服务启动

    通过./processor.sh start命令启动服务，正常启动如下：

$ ./processor.sh start
  start weevent-processor success (PID=53927)
  add the crontab job success

通过./processor.sh stop命令停止服务。

进程启动后，会自动添加crontab监控任务./processor.sh monitor。

  • 验证服务

    通过./check-service.sh 命令检查服务功能是否正常。

       $ ./check-service.sh
   check processor service
   processor service is ok

界面展示

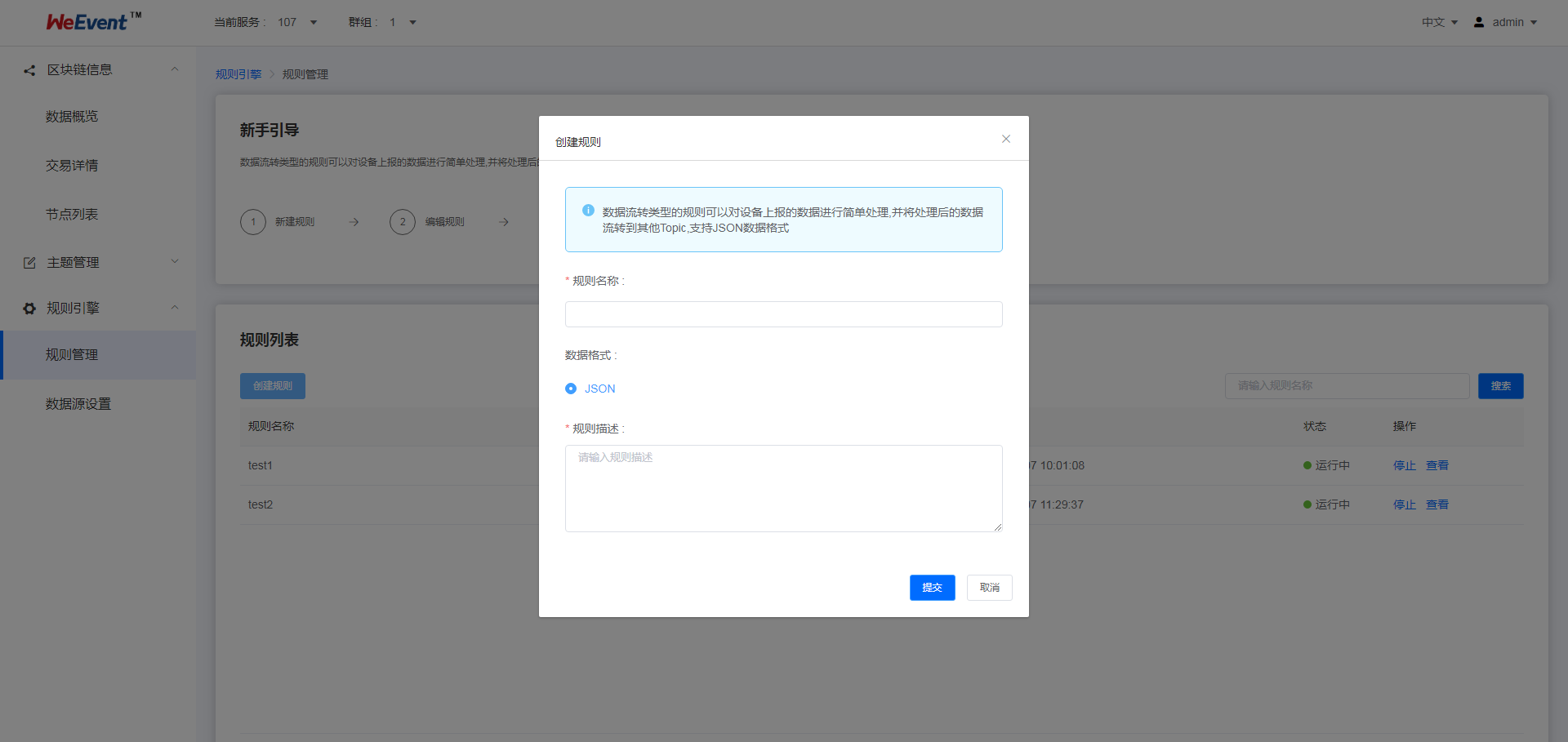

  1. 创建规则
      {
         "ruleName":"alarm",
         "type":"json",
         "payload":{
               "temperate":30,
               "humidity":0.5
            }
      }
  • ruleName: 支持英文字母、数字、下划线、连字符
  • type：改规则处理数据的格式，目前只支持JSON格式。
  • 规则的详细描述。

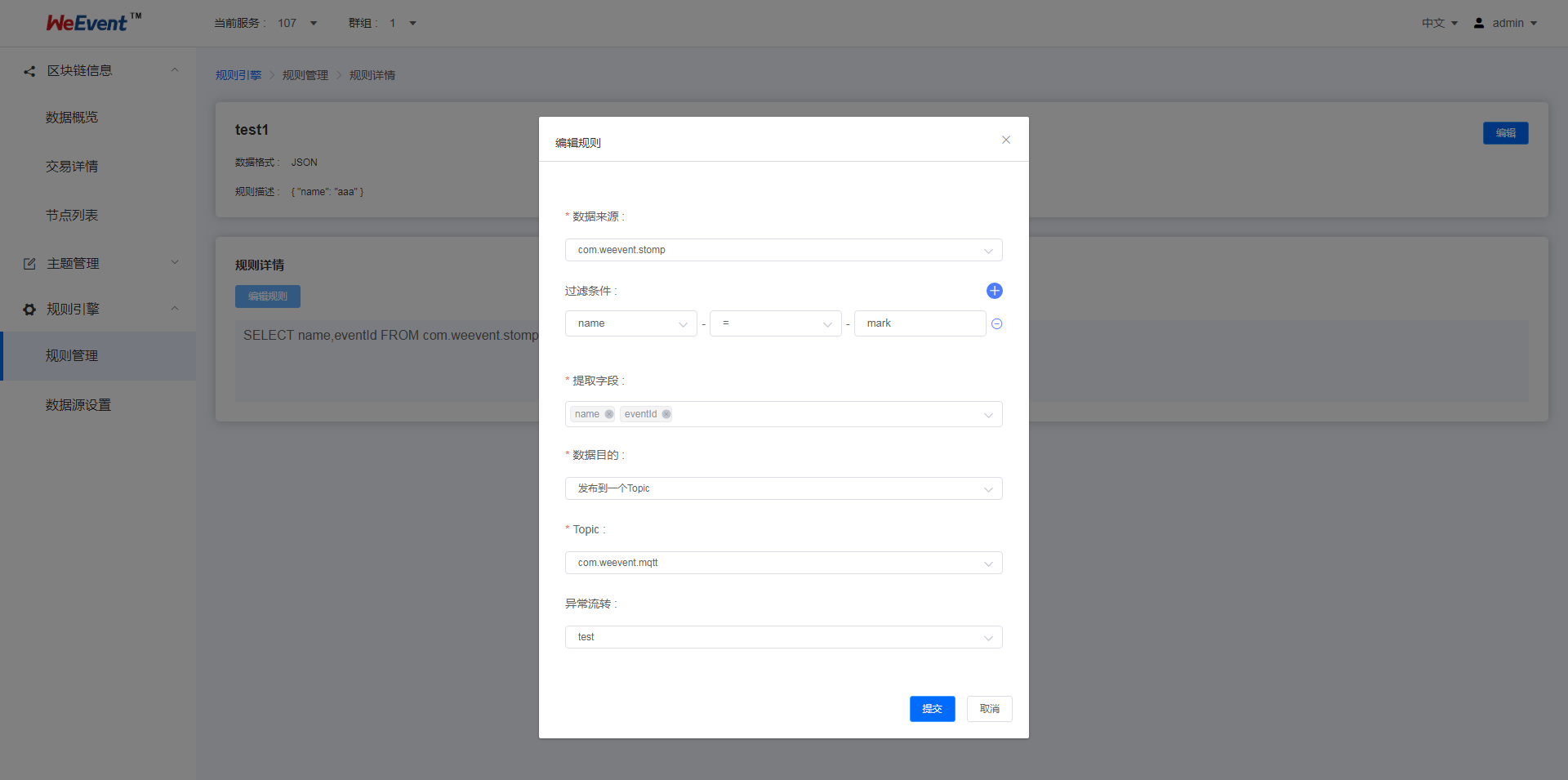

  1. 设置触发

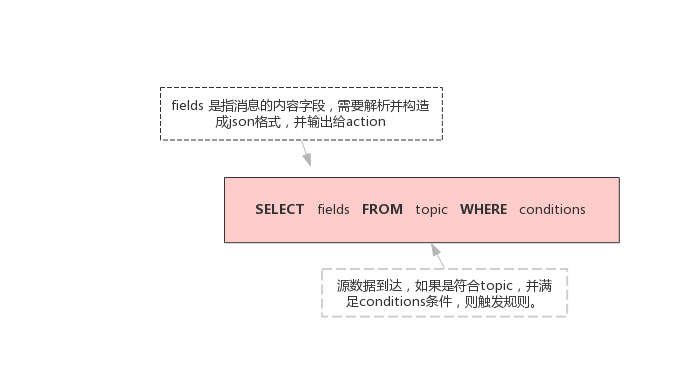

    JSON数据可以映射为虚拟的表，其中Key对应表的列，Value对应列值，这样就可以使用SQL处理。为便于理解，我们将数据流转的一条规则抽象为一条SQL表达（类试MySQL语法）：

    详细说明图

    例如某环境传感器用于火灾预警，可以采集温度、湿度及气压数据，上报数据内容如下：

    {
"temperature":25.1,
"humidity":65,
"type":"warning",
"range":"higher",
}

    假定温度大于38，湿度小于40时，需要触发报警，可以编写如下的SQL语句：

    SELECT temperature, deviceName FROM ProductA WHERE temperature > 38 and humidity < 40

    当上报的数据中，温度大于38且湿度小于40时，会触发该规则，并且解析数据中的温度、设备名称，用于进一步处理。

    • 触发条件 (temperature > 38 and humidity < 40)

    • Topic:自定义和通配符

    • MySQL 说明： JSON数据格式 SELECT语句中的字段，可以使用上报消息的payload解析结果，即JSON中的键值，也可以使用SQL内置的函数，比如deviceName。 支持*，不支持子SQL查询。

      FROM
FROM 可以填写Topic。Topic中的设备名（deviceName），用于匹配需要处理的设备消息Topic。当有符合Topic规则的消息到达时，消息的payload数据以JSON格式解析，并根据SQL语句进行处理（如果消息格式不合法，将忽略此消息）。

WHERE
规则触发条件，条件表达式。不支持子SQL查询。WHERE中可以使用的字段和SELECT语句一致，当接收到对应Topic的消息时，WHERE语句的结果会作为是否触发规则的判断条件。`WHERE temperature > 38 and humidity < 40` 表示温度大于38且湿度小于40时，才会触发该规则，执行配置。
      • 可以进行单条件查询>、<、>=、<=、<>、!= ，具体详情见本章最后章节。

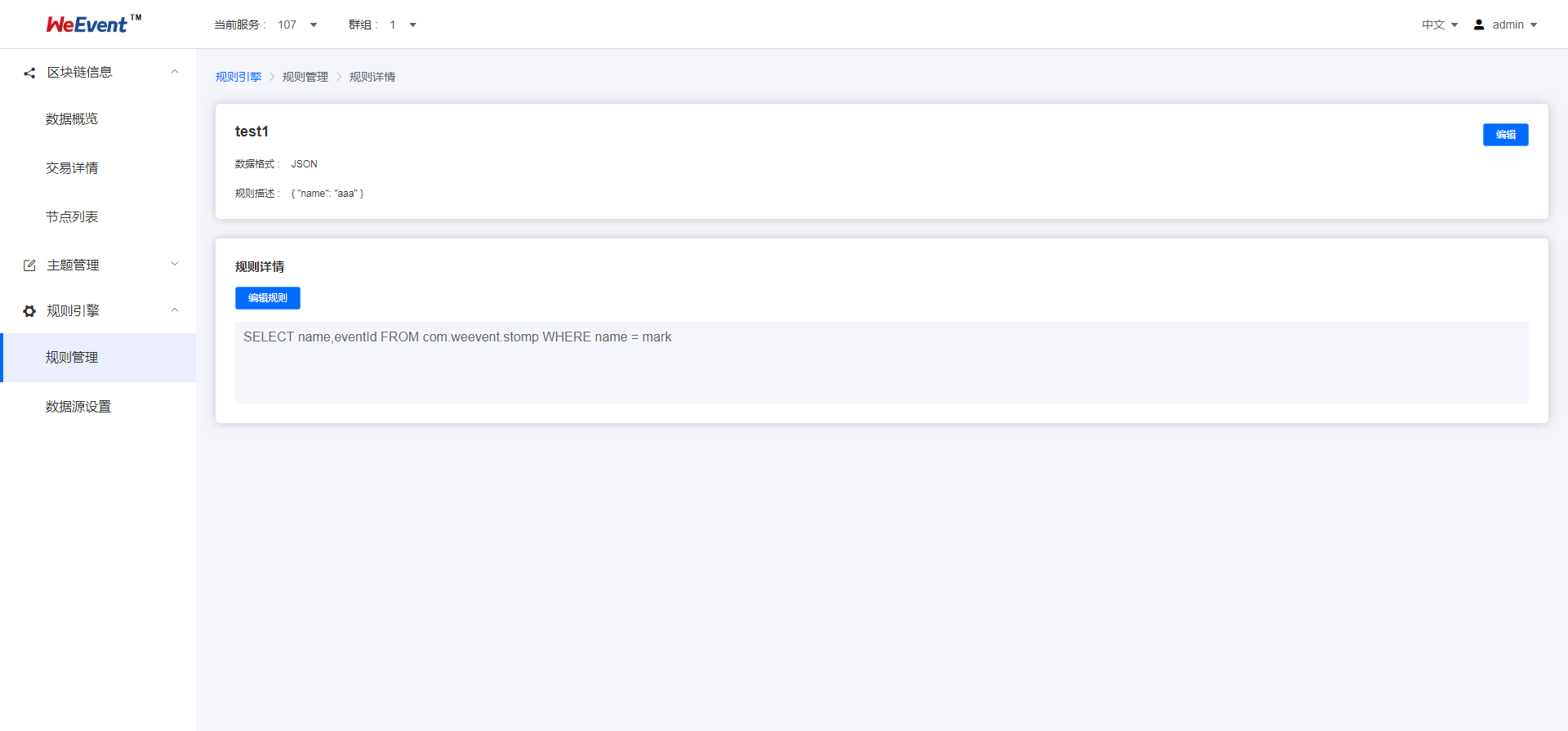

  2. 规则详情展示

    用户可以继续编辑规则的规则描述、SELECT、FROM、WHERE。

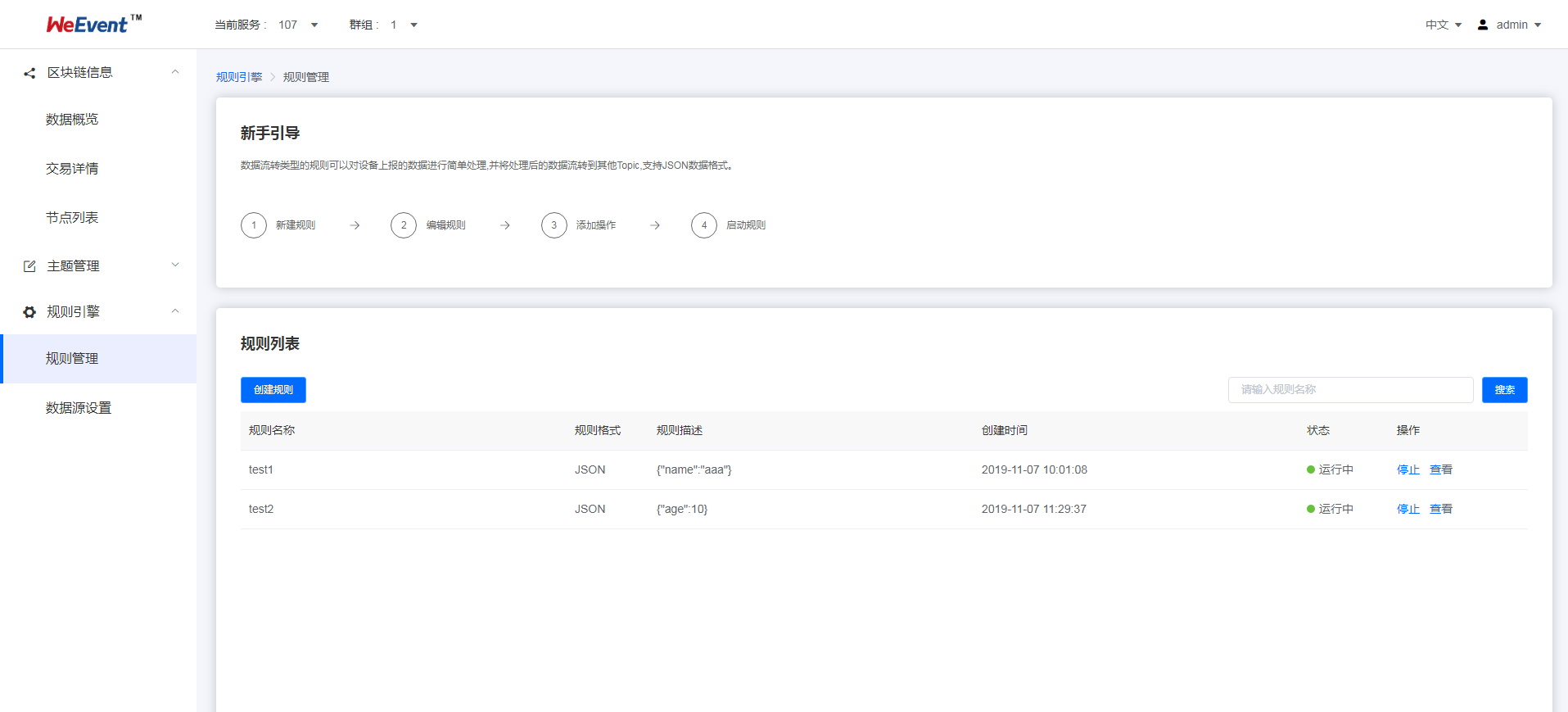

  3. 规则列表展示

    用户可以查询规则、创建规则、编辑规则、启动规则、停止规则、删除规则。


命中逻辑说明

  • 不支持嵌套查询、连表查询、自带函数查询、ORDER BY（ASC|DESC）
  • 文本字段 vs. 数值字段
SELECT * FROM Websites WHERE country='CN';
  • 支持的类型 运算符
= 等于
<> 不等于。注释：在 SQL 的一些版本中，该操作符可被写成 !=
> 大于
< 小于
>= 大于等于
<= 小于等于

数字类型

temperature=29;
temperature>29;
temperature>=29;
temperature<29;
temperature<=29;
temperature<>29;

文本类型

SELECT * FROM Websites WHERE facilicty-charater="warning";
  • AND & OR 运算符

如果第一个条件和第二个条件都成立，则 and 运算符显示一条记录。

如果第一个条件和第二个条件中只要有一个成立，则 or 运算符显示一条记录。

SELECT * FROM Websites WHERE facilicty-charater="warning" and temperature > 50;

SELECT * FROM Websites WHERE temperature > 35 or  facilicty-charater=="warning" ;

  • 非聚合类的内置函数

    • 数字计算abs(绝对值)，ceil，floor ，round
     SELECT * FROM Websites WHERE abs(temperature) > 50;

 SELECT * FROM Websites WHERE ceil(temperature)> 50;

 SELECT * FROM Websites WHERE floor(temperature) > 50;

 SELECT * FROM Websites WHERE round(temperature) > 50;
    • 字符串拼接substring，concat，trim，lcase
     SELECT * FROM Websites WHERE range.substring(6)=="warning-001";

 SELECT * FROM Websites WHERE range.substring(5,10)=="test";

 SELECT * FROM Websites WHERE range.concat(type)=="higherwarning";

 SELECT * FROM Websites WHERE range.trim()=="higher";

 SELECT * FROM Websites WHERE lcase(range)=="higher";

  • 内置时间

时间选取now， currentDate，currentTime

 SELECT now,currentDate,currentTime FROM Websites WHERE range.substring(type,6)=="warning-001";
